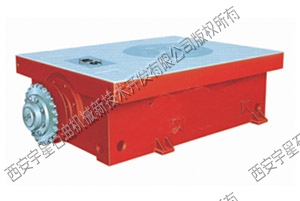

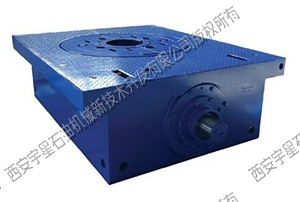

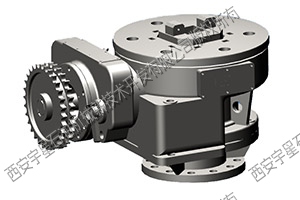

轉盤是石油鉆井、修井作業主要的配套設備之一，其主要功能是利用動力旋轉傳遞足夠大的扭矩和必要的轉速以轉動井下鉆具；在下套管或起下鉆過程中，承托井下套管柱或鉆桿的全部重量；在卸鉆頭、卸扣、處理事故時進行進扣、倒扣等輔助工作。
|
|
|
|
|
轉盤主要技術參數 |
||||||||
|
產品型號 |
ZP50 |
YZP50 |
ZP80 |
ZP135 |
ZP175 |
ZP205A |
ZP205 |
ZP275 |
|
最大扭矩（kN） |
10 |
10 |
10 |
12 |
13 |
14 |
22.5 |
27.5 |
|
開口直徑 |
?180 |
?180 |
?280 |
?315 |
?444.5 |
?520.7 |
?520.7 |
?698.5 |
|
適用方鉆桿 |
2-1/2〞；3〞；3-1/2〞 |
3-1/2〞；4-1/4〞；5-1/4〞 |
||||||
|
額定載荷（kN） |
500 |
500 |
500 |
1350 |
2250 |
3150 |
3150 |
4500 |
|
最高轉速（r/min ） |
300 |
|||||||
|
外形尺寸 |
919×540 ×560 |
1053×714 ×540 |
1150×890 ×540 |
1270×890 ×580 |
1935×1280 ×585 |
2053×1400 ×650 |
2295×1475 ×668 |
2417×1680 ×686 |
|
重量 |
960 |
1070 |
1150 |
1240 |
3890 |
4181 |
5530 |
6773 |
